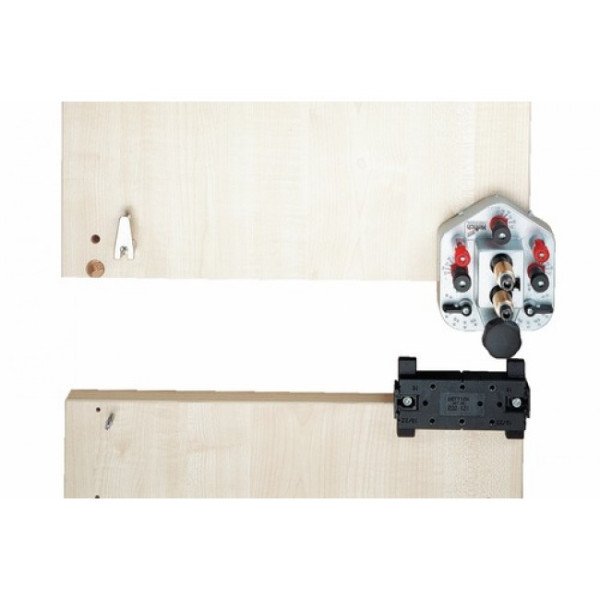

Gabarit de perçage - ferrure d'assemblage à excentrique - Drill JigVB HETTICH

Pour effectuer un montage rapide, rationnel et précis des ferrures d'assemblage à excentrique.Pour le montage précis de ferrures d'assemblage pour les fabrications uniques ou spécialesPerçages en angle précis, sans fissuresForets en métal durPas de « glissade » du foret dans les trous déjà entaillésSystème 32 : trous ø 5 mm, espacement 32 mm, 37 mm espacement par rapport à l'arête de devantPour l'équipement ultérieur de tablettesPerceuse à main ou visseuse sans fil indispensablePour épaisseur de bois de 16, 19 et 22 mmLes ferrures suivantes peuvent être traitées :Ferrures d'assemblage excentriques VB 18 / 19 / 20 / 21 / 35 / 35M / 36 / 36MFerrure d'assemblage VB 135Raccords de tablettes VB 54 – 16 / 19 / 23 E ToolexKit composé de :1 corps de perçage VB1 corps de perçage cheville1 foret ø 10 mm monté1 foret ø 20 mm monté pour VB 35 / 35M / 36 / 36M et VB 135 ou 1 foret ø 30 mm monté, pour VB 18 / 19 / 20 / 211 entraîneur à six pans  + Avantages Principe de construction Système 32 - Écartement 32 mm.- Diamètre de perçage 5 mm.- L'écartement de l'axe de la série de perçages au chant avant du montant est de 37 mm (lèvres d'étanchéité, amortisseurs de butée, etc.... font partie du chant avant de montant, entrent dans la cote 37 mm et doivent être pris en compte pour couper et percer).- L'écartement des axes de perçage entre eux doit être divisible par 32.- Il vaut mieux respecter une symétrie de l'écartement entre le premier et le dernier trou par rapport au côté.- Il est recommandé d'avoir un écartement de 37 mm également entre le chant arrière du montant et la série de perçage arrière.
