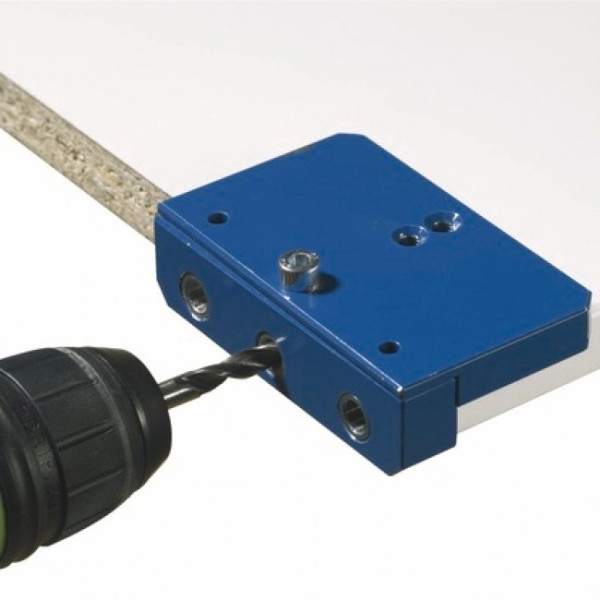

Gabarit de perçage pour goujons HETTICH

Gabarit de percage pour le montage des goujons d'assemblage.Pour perçage côté face pour montage de goujons en acier :Rastex 15 avec cheville cote de serrage 20 mm = cote de perçage 24 mmRastex 15 avec cheville cote de serrage 30 mm = cote de perçage 34 mmRastex 25 avec cheville cote de serrage 24,5 mm = cote de perçage 33,5 mmAvec pièces d'écartement pour épaisseurs de fond 15/16, 18/19 et 21/22 mm. Conçu pour perçage combiné avec goujons en bois. + Avantages Principe de construction Système 32 - Écartement 32 mm.- Diamètre de perçage 5 mm.- L'écartement de l'axe de la série de perçages au chant avant du montant est de 37 mm (lèvres d'étanchéité, amortisseurs de butée, etc.... font partie du chant avant de montant, entrent dans la cote 37 mm et doivent être pris en compte pour couper et percer).- L'écartement des axes de perçage entre eux doit être divisible par 32.- Il vaut mieux respecter une symétrie de l'écartement entre le premier et le dernier trou par rapport au côté.- Il est recommandé d'avoir un écartement de 37 mm également entre le chant arrière du montant et la série de perçage arrière.
